補天藥業(yè)
武岡市帝立德工業(yè)園
長沙宜家鋼筋桁架、鋼筋桁架樓承板的腹桿有什么要求？是否一定要冷拉絲？
鋼筋桁架的腹桿一般都是采用HRB300材質(zhì)的高線，一般鋼廠出廠的規(guī)格都是6.5或以上規(guī)格，而桁架樓承板
根據(jù)施工需求有很多規(guī)格需要用5.5或以下規(guī)格，這就需要加工拉絲，為什么要用冷拉絲？

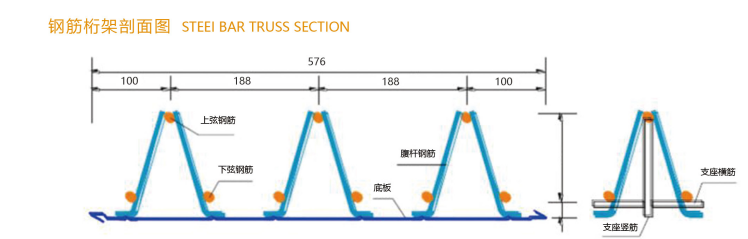

桁架上弦桿和下弦桿之間的桿件稱為腹桿。腹桿又分為豎桿和斜桿。弦桿上相鄰兩結(jié)點之間的區(qū)間稱為節(jié)間。
生產(chǎn)過程中要變形，需要加強鋼筋的鋼筋屈服點強度。
冷拉鋼筋是在常溫條件下，以超過原來鋼筋屈服點強度的拉應(yīng)力，強行拉伸鋼筋，使鋼筋產(chǎn)生塑性變形以達到提高鋼筋屈服點強度和節(jié)約鋼材為目的。
冷拉鋼筋注意事項
注意事項
另外在冷拉過程中需要注意以下幾點：
1.冷拉應(yīng)力的控制：
對于Ⅱ、Ⅲ、Ⅳ級鋼筋和5號鋼的鋼筋，在冷拉后，作預(yù)應(yīng)力鋼筋使用的，要用冷拉應(yīng)力控制。但鋼筋冷拉后經(jīng)檢查，最大冷拉率超過了規(guī)范規(guī)定值，還要再進行機械能實驗。
2.冷拉率測定控制要求：
以冷拉率控制鋼筋冷拉時，控制值要由試驗確定。試驗測定時要求：同爐同批的測定試件，不能少于4個，每個試件都要按規(guī)范規(guī)定的冷拉應(yīng)力測定相應(yīng)的冷拉率，并取試件的平均值作為該爐該批鋼筋的實際冷拉率。如果鋼筋強度偏高，，平均的冷拉率低于1%時，在鋼筋冷拉時，仍要按1%的冷拉率控制。
3.不同爐批的冷拉控制：
對于混雜，分不清爐批的鋼筋，冷拉時，不能用冷拉率控制，而且要冷拉多根連接的鋼筋，每根的冷拉率和控制應(yīng)力都要符合規(guī)范規(guī)定。
4.冷拉速度控制：
要使鋼筋充分變形，就要適當控制冷拉速度，一般以0.5--1.0為宜。同時要求，冷拉到規(guī)定的應(yīng)力和冷拉率以后，隨即停拉2--3以后，再放松鋼筋，結(jié)束冷拉，以給鋼筋充分變形的時間。
冷拉控制指標
冷拉時只用冷拉率或者冷拉應(yīng)力控制叫單控，冷拉時冷拉率和冷拉應(yīng)力同時應(yīng)用，稱為雙控。采用單控，施工簡單方便。但對于材質(zhì)不均勻的鋼筋，不可能逐根試驗（逐根試驗，費工費料，不可能這樣做，有的同一根鋼筋冷拉率也不一樣）冷拉質(zhì)量得不到保證。雙控方法可以避免上述問題。冷拉時，對于控制應(yīng)力已經(jīng)達到，冷拉率沒有超過允許值的，可以認為合格。但是，如果冷拉率已經(jīng)達到，而冷拉應(yīng)力還達不到控制應(yīng)力，這種鋼筋要降低強度使用。對于預(yù)應(yīng)力鋼筋必須采用雙控方法。
地 址：湖南寧鄉(xiāng)市夏鐸鋪鎮(zhèn)興旺村7組機械工業(yè)園南片區(qū)
電話：0731-87058436
